使用UsbAsp给ATMEGA328P NANO烧写bootloader

发布时间:2018-10-21编辑:佚名阅读(2036)

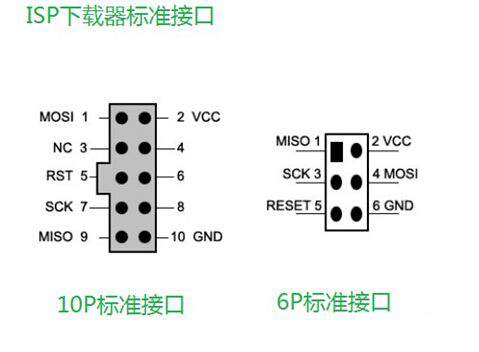

★★网上卖的USBASP通常为10P接口(ATMEL蓝版的标准ISP接口),而arduino使用的是6P的接口,所以你可以买一个10P-6P的转换接口,或者直接用杜邦线一一连接,注意电源不要接反就行。

10P--6P对应关系:

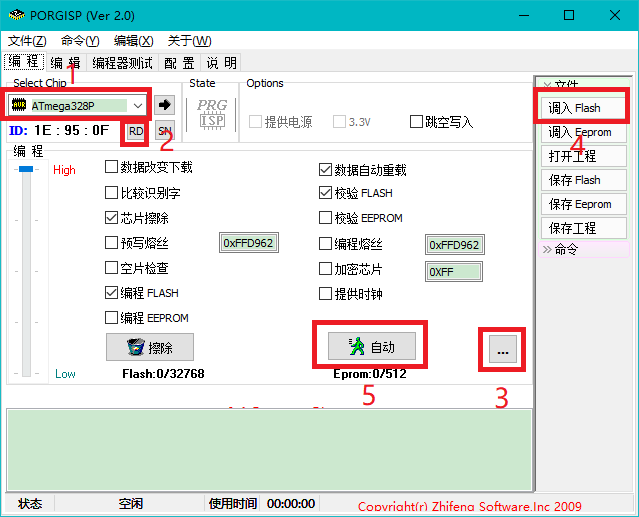

打开progisp软件,操作步骤如下:

第一步:选择芯片型号。

第二步:点RD。

第三步:配置熔丝位。

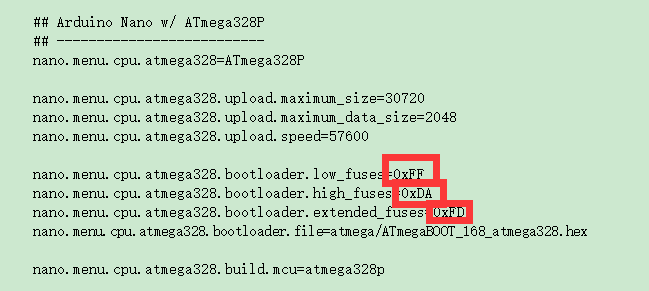

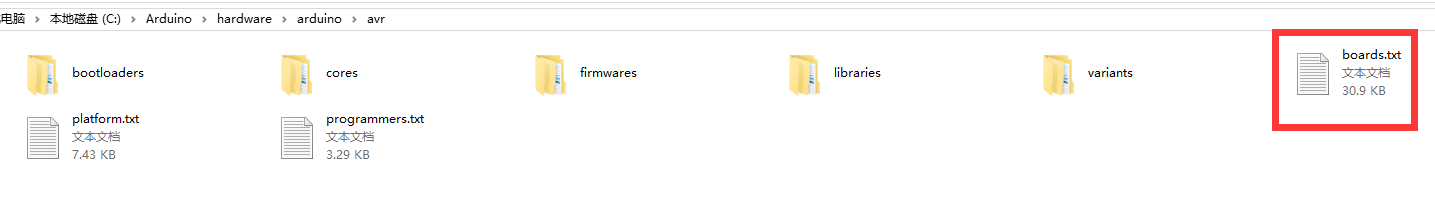

熔丝位值可以到arduino目录下查看:

★★注意熔丝位配置好后一定要点写入,检验熔丝位有没有正确写入,可以在点写入之后再点读出,看是否与写入相同!

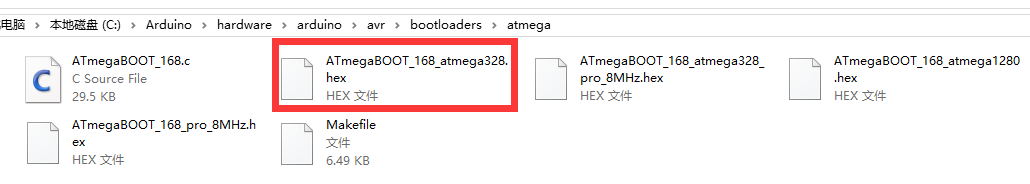

第四步:载入FLASH,即固件,固件在arduino目录下,如下图:

第五步:点自动进行烧写,等待一会即可下载完成,这时可以插上USB线,电脑就能够识别出来了。

★★操作步骤具体执行情况可以通过软件日志窗口查看。
