通过ip或mac定位终端连接交换机端口

发布时间:2022-05-10编辑:佚名阅读(2245)

一、说明

a)寻找定位交换机端口需要了解,IP是网络层,MAC是链路层;

b)MAC与端口的对应关系在2层交换机,确定端口一般是通过mac与 端口的对应关系确定;

c)arp在3层交换机去查找,arp(ip+mac)可以通过交换机学习;

d)可定位需满足交换机可网管,最好配置可网管地址能远程,不配置需用串口线登录设备。

二、案例

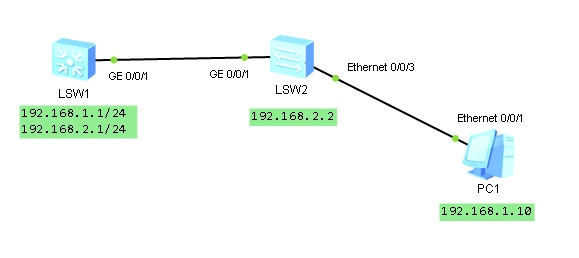

拓扑架构:案例以华为Ensp平台模拟,网络包含核心交换机LSW1、接入交换机LSW2和终端PC1。地址规划如下图:

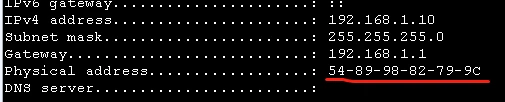

已知:终端IP+MAC信息如下图:

1.确认网关和网关设备获取的arp与已知信息相同

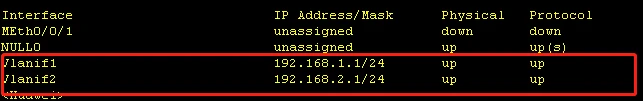

核心网关设备输入如下命令:display ip interface brief确认网关信息

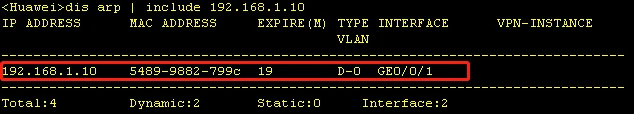

核心网关设备输入如下命令:display arp | include 192.168.1.10确认网关设备获取的终端arp信息与上图终端截图一致

2. (重要)获取网关设备查询到的终端ARP对应端口下的其他相关ARP信息

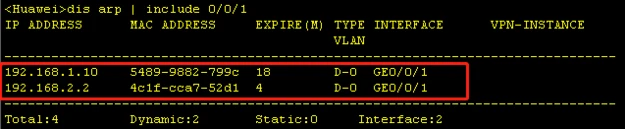

核心网关设备输入如下命令:display arp | include 0/0/1查询其他相关arp信息,以确认接入交换机(LSW2)地址

由上图可得:网关设备的GE0/0/1口获得192.168.1.10(终端地址)和192.168.2.2(接入交换机管理地址)的ARP信息,这种关联很有可能终端PC连接的是接入交换机

3. (重要)登录到接入交换机查看终端MAC和端口的对应关系

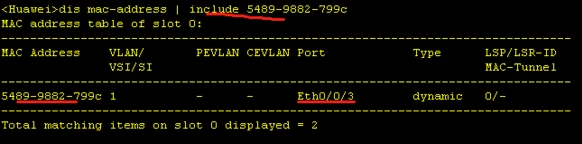

接入交换机输入如下命令:display mac-address | include 5489-9882-799c查询终端MAC和端口的对应关系

由上图可得:终端MAC从接入交换机Eth0/0/3口获得,很有可能终端就连到Eth0/0/3,如果Eth0/0/3下面没有其他交换机。

4. (重要)确认终端是否连到已查询到的接口

两个方面:(1)接口属性为access,与终端地址vlan对应;(2)接口不能获取其他MAC,若获取其他MAC则需要判断是否下接交换机或虚拟机

接入交换机进入对应接口输入如下命令:dis this查看接口配置

以上配置为空,说明接口access,vlan1,属于网关vlan1接口地址范围

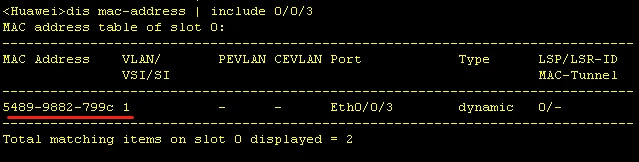

接入交换机输入如下命令:dis mac-address | include 0/0/3查看接口是否获取其他MAC地址

以上查询结果为只有一个终端的mac地址,可以确定此接口连接的是终端PC。
